一出四全自动吹瓶机
机器的优点:
1、整机按照直线高速机设计,设备加长板以保证制作产品成品率高,可以适应各种瓶型的快速成型
2、采用航空铝连杆式结构,以保证整机高速长久运转不会因中心距拉长 (链条式长期运转会中心距拉长)
3、采用双曲臂锁模+高压锁模使锁模机更加平稳高速运转,锁模力大,合缝线小。 锁模机配有润滑油分配系统,能把润滑油均匀的供给双曲臂各关节,更好的保护双曲臂
4、伺服拉伸系统和伺服合模系统具有拉伸速度均匀、产品成型好,性能更稳定等优点
直线式高速全自动吹瓶机

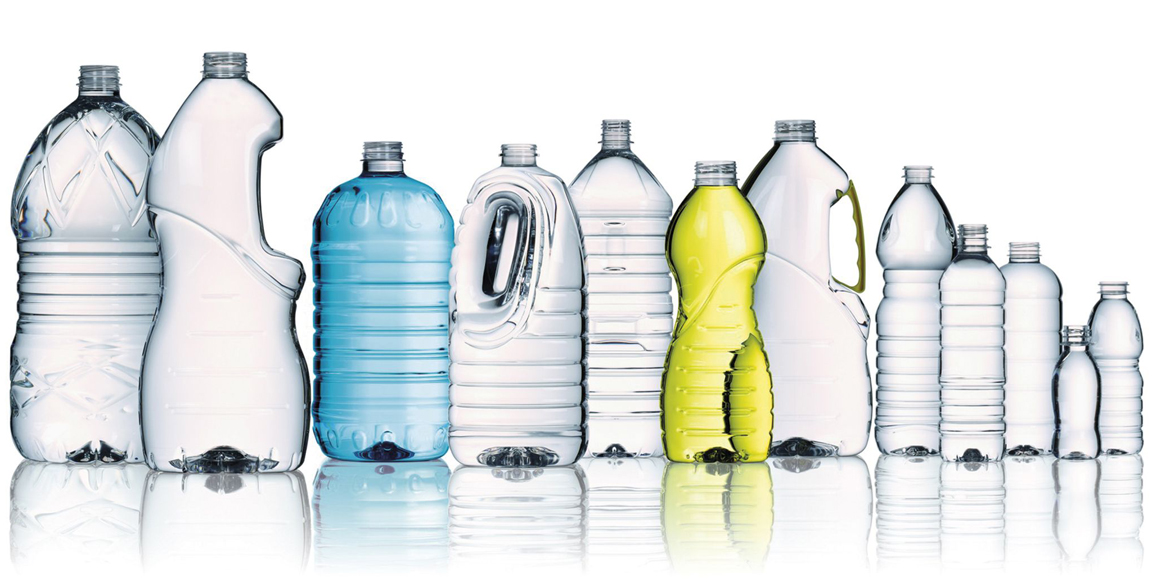

本公司引进德国先进技术研发出SQ-600-4系列 PET加长版 高速节能全自动吹瓶机,采用伺服系统传动,具有定位准确,噪音小、耗电省和速度快等优点。从一出二至一出八,适用于600毫升以下任何形状的碳酸饮料瓶、矿泉水瓶、化妆品瓶、食用油瓶、药瓶等塑料容器。
机器特点:
A、采用先进的进口微电脑控制系统,性能稳定;
B、输送机自动送坯;
C、采用红外线灯管加温,穿透力强,瓶坯自转受热,轨道公转,加热均匀,快速可靠;加热区内的灯管、反射板宽度及高度均可调节,以适合不同结构的瓶坯的加温,并有自动排温装置,以保证烘道的恒温;
D、每个机械动作都有安全自锁装置,当某个工序出现故障时,程序将自动切换到安全状态;
E、动作由伺服电机驱动,不采用油泵,具有无污染,噪音低速度快等优点;采用高压及双曲臂连杆锁模,锁模力强;
F、操作方法有手动、全自动两种方式;安全可靠独特的阀位设计,更是让气路变得一目了然;
G、生产工艺流程全部自动化完成,具有投资省、效率高、操作方便、维修简单、安全等优点。
H、瓶体免受污染成瓶报废率低于0.0001%
I、伺服合模、伺服拉伸、伺服传动,采用伺服拉伸系统具有拉伸速度均匀,拉伸力量强,具有产品成型好等优点,采用全伺服具有高效节能 省电 产量高 生产更加稳定
机器的优点:
1、整机按照直线高速机设计,设备加长板以保证制作产品成品率高,可以适应各种瓶型的快速成型
2、采用航空铝连杆式结构,以保证整机高速长久运转不会因中心距拉长 (链条式长期运转会中心距拉长)
3、采用双曲臂锁模+高压锁模使锁模机更加平稳高速运转,锁模力大,合缝线小。 锁模机配有润滑油分配系统,能把润滑油均匀的供给双曲臂各关节,更好的保护双曲臂
4、伺服拉伸系统和伺服合模系统具有拉伸速度均匀、产品成型好,性能更稳定等优点
5、采用加长式红宝石红外线烘箱,细火慢烤,能够使瓶坯烤透,内与外表面的温度几乎一致,已保证PET瓶子的快速成型,从而提高产量和成品率高达99.9%,易于操作,无需经常调节烘箱温度,加长后带来的效果,节能、提高产量,我们把用较低额温度去慢慢的烤透管胚,而市场上的烘箱短,为了把管胚烤到一定程度,必然是调高灯管温度,这个我们是经过检测对比后,得出的结论。他们那样烤出来的管胚必然内外温度不一致,成型效果没我们的好
6、采用红宝石红外线灯管,穿透力比一般红外线灯管翻一倍
7.一出四全自动吹瓶模具,具有定位功能,更换模具只需要5分钟内。因为机器模板上设有凹槽,能上下左右四个方面去定位。
特点
较高的生产效率。
适合生产5-20L容量的PET瓶子。
先进的PLC控制系统以及具有方便操作的触摸面板。
PLC系统储存上至30套的吹瓶参数。
可靠的多重传感器系统监控机器的全自动功能。
特殊的空气储存单元装备。
精确红外线加热单元,灯管便利调整机械设计。
冷却系统能提供良好的冷却效果。
紧凑的设计节省了空间。
简单的安装和操作。
型号 Model | 单位 Unit | SQ-600-4 | SQ-1500-4 | |
制品参数(Container) | 模具腔数(Number ofcabity) | Cavities | 4 | 4 |
最大容量(Max.container volume) | ml | 600 | 1500 | |
最大瓶身高度(Max.Container Height) | mm | 260 | 330 | |
最大瓶身直径(Max.Container Diameter) | mm | 60 | 105 | |
最大瓶口径(Max.neck diameter) | mm | 38 | 38 | |
理论产品(Theoretical) | B/H | 4000 | 3500 | |
电气参数(Electrical Systeem) | 灯管数量(Number of lamp) | PCS | 32 | 40 |
加热配置功率(Heating power) | KW | 48 | 60 | |
电力总容量(Installed power) | KW | 52 | 65 | |
电压(Voltage) | Voltage | 380V/50HZ | 380V/50HZ | |
气源参数(Air System) | 工作压力(Operating pressure) | Mpa | 0.7-0.9 | 0.7-0.9 |
吹瓶压力(Blowing pressure) | Mpa | 2.5-3.0 | 2.5-3.0 | |
高压耗气量(High pressure air consumption) | L/min | 5.0/30 | 5.0/30 | |
冷水参数(Chiler System) | 温度范围(Temperature) | 10 | 10 | |
压力(Pressure) | MPA | 8-10 | 8-10 | |
额定功率(Power) | HP | 10 | 10 | |
外形尺寸(Machine) | 主机尺寸(Machine dimension) | M | 4.20*1.51*1.85 | 5.2*1.51*2.1 |
重量(Machine weight) | KG | 2600 | 3000 |
